Kube
Disponible ahoraEscale su sistema de extracción hasta 80,000 CFM.

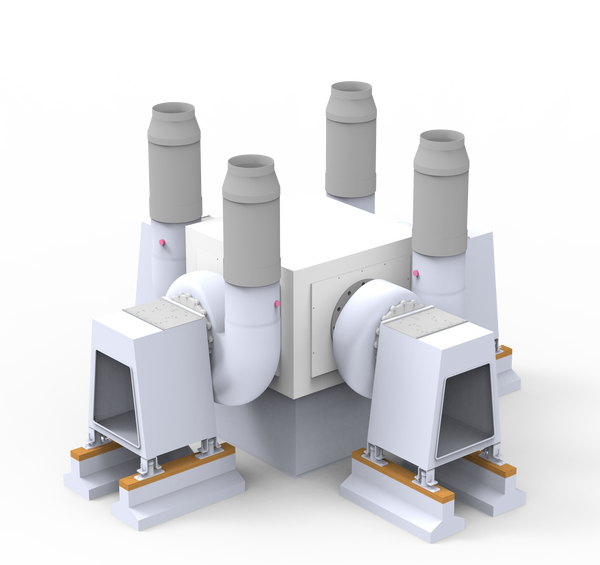

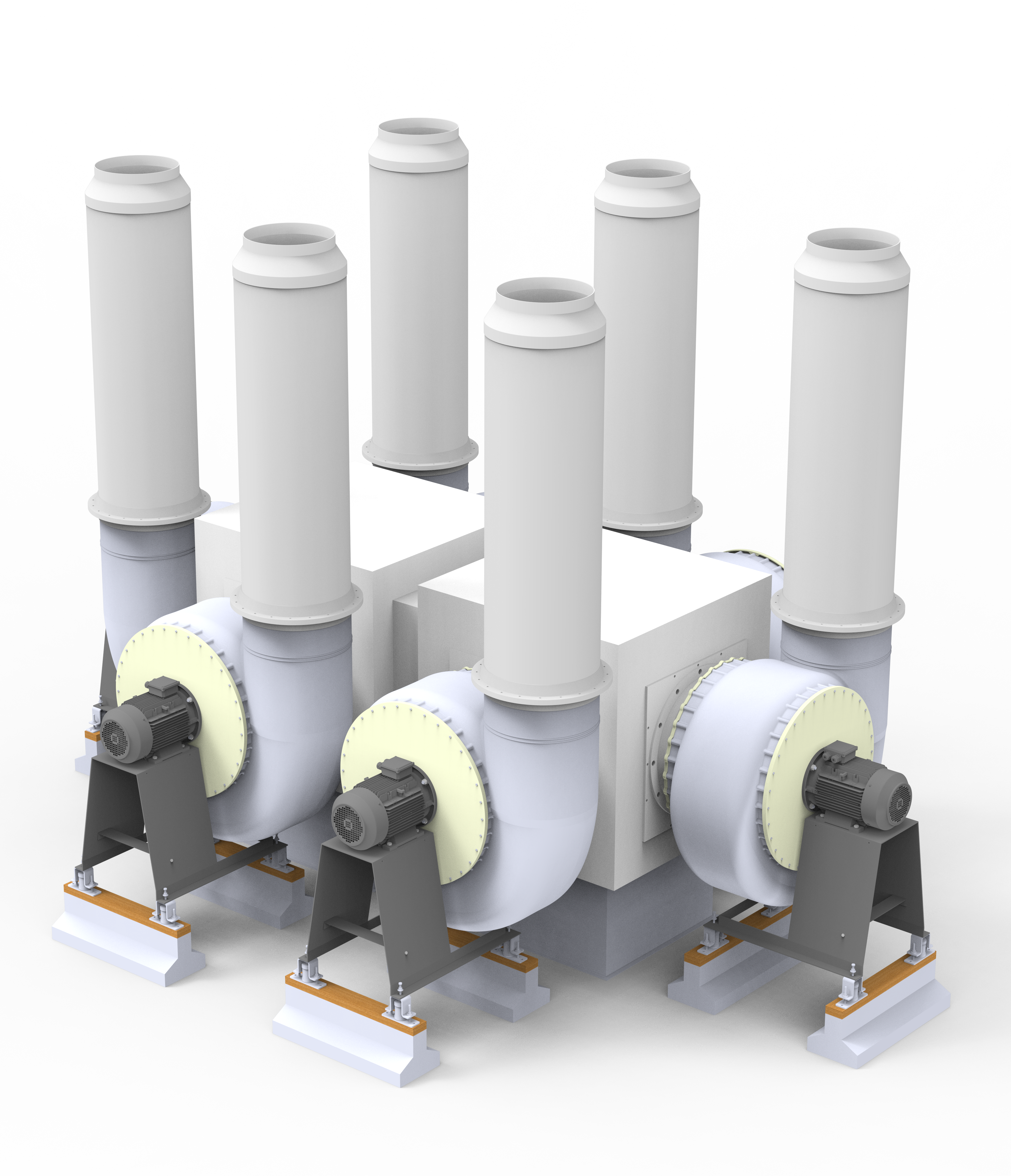

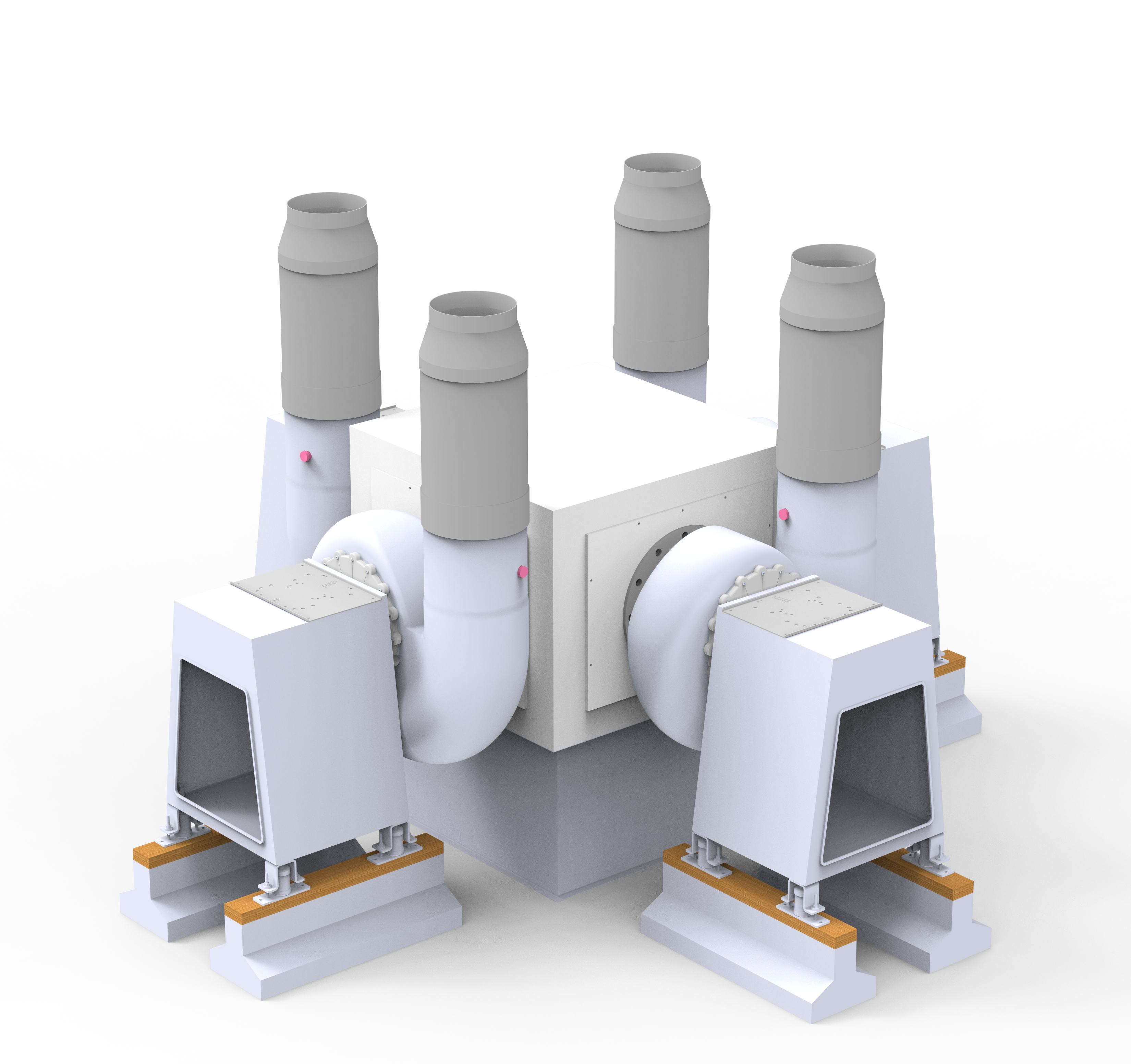

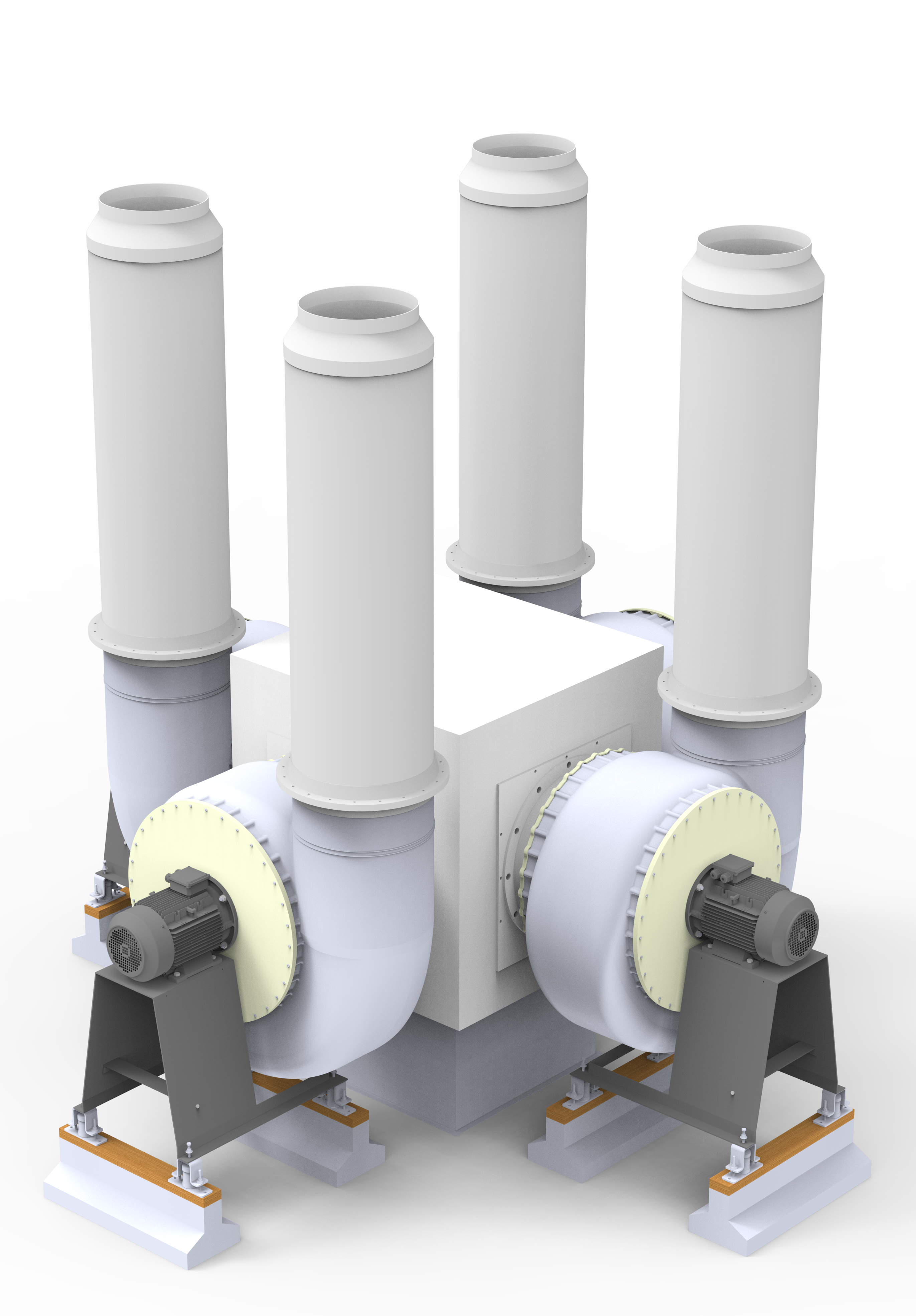

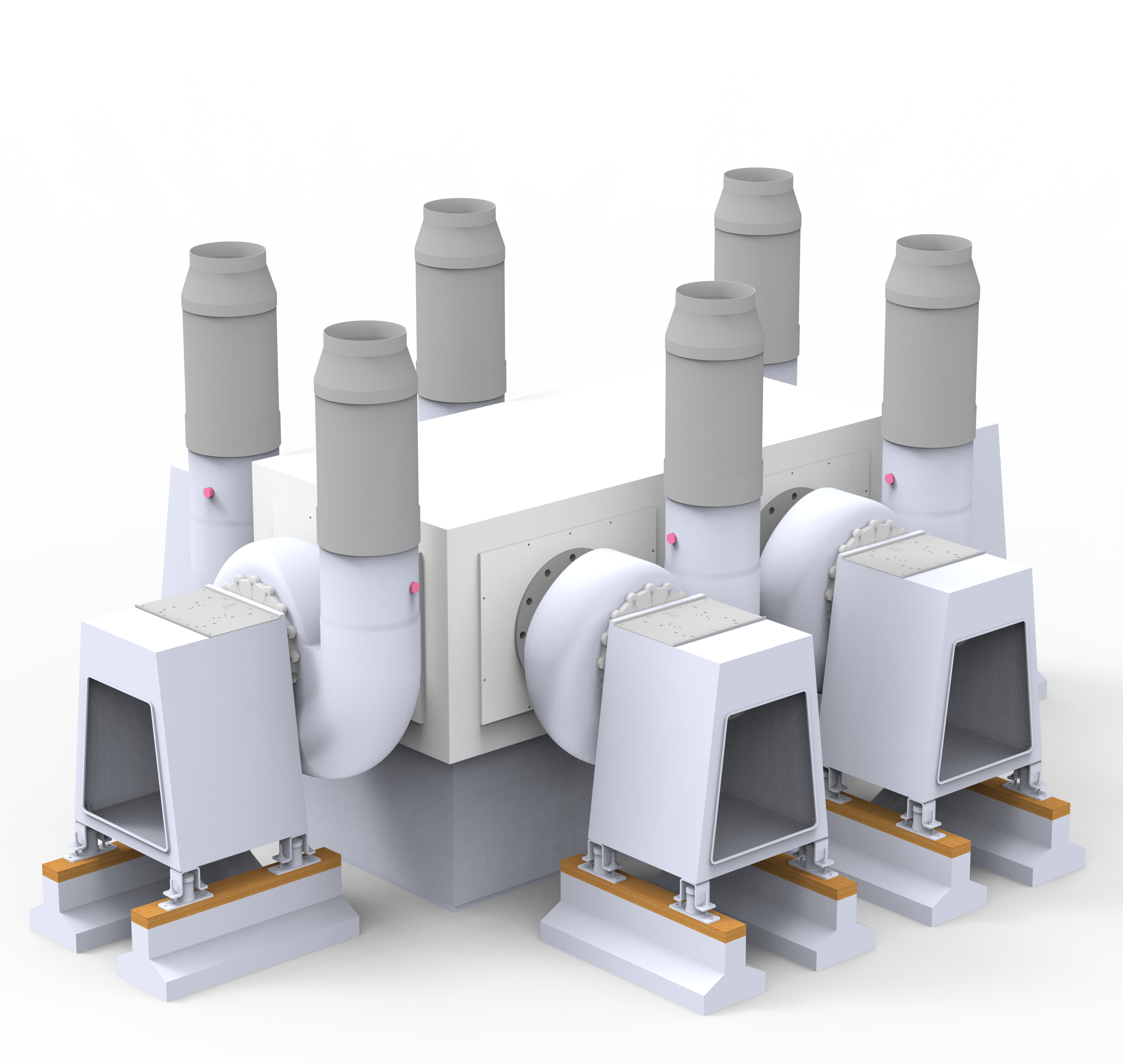

El PLASTEC KUBE es un sistema de colector modular de polipropileno que conecta múltiples ventiladores centrífugos PLASTEC 50 en una sola unidad de techo. Comience con un módulo KUBE — hasta 4 ventiladores — y expándalo agregando módulos. Construcción totalmente en polipropileno, descarga de alta velocidad, sin recubrimientos.
80KCFM
Caudal total, hasta
3,000FPM
Velocidad de chimenea
100% PP
Sin recubrimientos

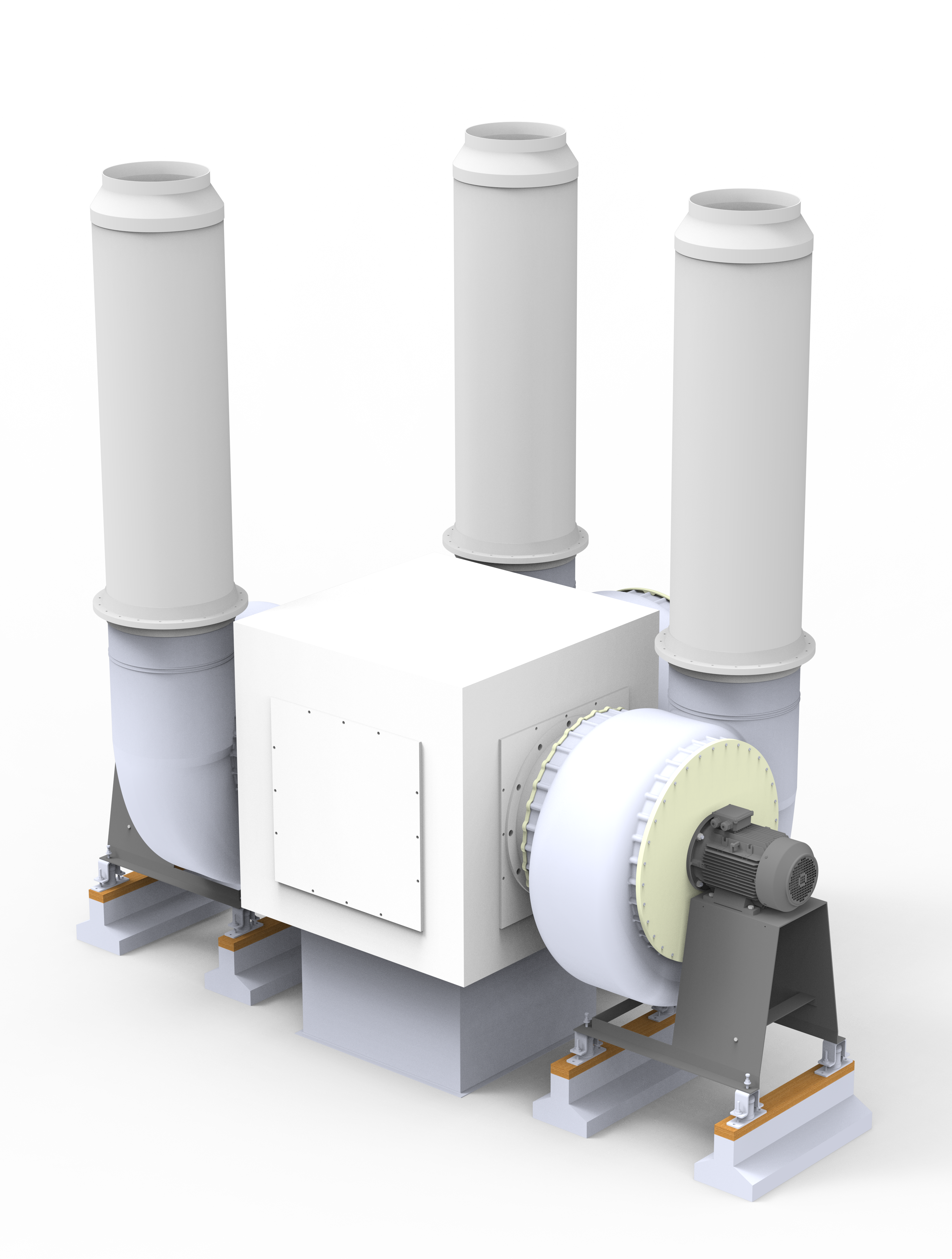

KUBE · 3-WAY P50
Diseñado para aplicaciones de extracción corrosiva a gran escala
Pre-engineered
galvanized roof curb
galvanized roof curb
Full polypropylene
airstream path
airstream path
High-velocity
plume dispersion
plume dispersion
Redundancia N-1 / N+1 / N+2 para laboratorios críticos
Polipropileno resistente a los UV
Por qué PLASTEC KUBE
Diseñado para extracción a gran escala.
Los proyectos de extracción corrosiva a gran escala exigen alto caudal, alta velocidad y tolerancia cero a las fallas por corrosión. El PLASTEC KUBE cumple las tres exigencias — construcción totalmente en polipropileno desde la entrada del ventilador hasta la descarga de la chimenea, capacidad modular adaptada a su proyecto y chimeneas individuales por ventilador que mantienen el rendimiento de dispersión de penacho especificado por sus ingenieros.
01 / MATERIAL
Plenum de polipropileno, de extremo a extremo.
El plenum KUBE está fabricado íntegramente en polipropileno de pared gruesa. Sin recubrimientos que se degraden, sin puntos calientes de falla por corrosión, sin problemas galvánicos en las conexiones ventilador-plenum. Todo el conducto de aire — desde la entrada del ventilador hasta la descarga de la boquilla — permanece en PP.
02 / VELOCIDAD
Dispersión de alta velocidad, preservada a escala.
A diferencia de los colectores de solo dilución, cada ventilador del KUBE conserva su chimenea individual y su boquilla aceleradora opcional. Usted escala el caudal total sin sacrificar la velocidad de descarga de ~3,000 FPM que impulsa la verdadera dispersión del penacho sobre la línea del techo.
03 / INSTALACIÓN
Suministrado con marco de techo galvanizado.
El KUBE se suministra con un marco de techo galvanizado pré-diseñado, por lo que el alcance del contratista es exactamente lo que espera: colocar el marco, instalar la unidad, conectar el conducto. Sin fabricación en campo del colector. Sin transiciones personalizadas. Sin sorpresas.
04 / PESO
30 a 50% más ligero que las alternativas.
La construcción en polipropileno hace que el KUBE sea significativamente más ligero que el acero, el acero revestido o los equivalentes en FRP — comenzando en 277 kg para una unidad de un solo ventilador, reduciendo los requisitos de carga estructural, el diseño del marco de techo y el tiempo de grúa en cada proyecto.
Configurador
Configure su sistema KUBE.
Seleccione su configuración base y agregue módulos para cumplir con sus requisitos de caudal. Ingrese su punto de operación objetivo para ver la velocidad de funcionamiento requerida y la velocidad de extracción.
Colector modular K50 — Configurador
Elija su configuración inicial, luego agregue módulos del mismo tipo para aumentar el caudal.
Disposición del sistema
Vista desde arriba
Módulos0
Ventiladores totales0
Caudal máx.— CFM
Presión estática máx.— inwg
Huella (A × P)— ft
Peso total— lbs
Calculadora de punto de operación
Curva de rendimiento
Rendimiento mostrado a 1750 RPM, derivado de unidades base de 1 módulo probadas. Las configuraciones multimodulares escalan el caudal linealmente a igual presión estática (supuesto de vía paralela). Para la selección de punto de operación con variador o sistemas colectores grandes, confirme con el equipo de ingeniería PLASTEC.
Especificaciones técnicas
Especificado por ingenieros.
Especificado por ingenieros.
Instalado por Instalado por contratistas.
Cada KUBE está diseñado según los estándares AMCA y se envía con paquetes de presentación completos — incluyendo planos CAD, curvas de rendimiento por ventilador y de descarga del colector, y planos de detalle del marco de techo.
La integración BACnet / Modbus está disponible como opción de fábrica para instalaciones conectadas a sistemas de gestión de edificios, y los cálculos de altura de chimenea y dispersión de penacho están disponibles bajo solicitud del equipo de ingeniería PLASTEC.
- Paquete de presentación completo (CAD, curvas, detalles del marco)
- Controles BACnet / Modbus opcionales
- Opciones de chimenea y boquilla aceleradora por ventilador
- Modelado de dispersión de penacho bajo solicitud
ParámetroValor
Material del plenumPolipropileno
Material del marcoAluminio galvanizado
Ventiladores compatiblesPLASTEC 50
Caudal total máx.80,000 CFM
Velocidad de chimenea~3,000 FPM
Boquillas aceleradorasOpcional, por ventilador
Extensiones de chimeneaOpcional, por ventilador
RedundanciaN-1 / N+1 / N+2
ControlesOpcional — variadores con BACnet / Modbus
CertificacionesCertificado AMCA — Rendimiento de sonido y aire
Aplicaciones ideales
Dónde encaja el KUBE.
En cualquier lugar donde el escape corrosivo deba abandonar un edificio de forma segura, en volumen y por encima de la línea del techo — el KUBE fue diseñado para los proyectos a gran escala donde las soluciones de un solo ventilador no son suficientes.
Universidades e Investigación
Edificios científicos de múltiples alas con decenas de campanas de extracción en un colector de techo común.
Farmacéutica y Biotecnología
Laboratorios conformes a BPF donde la extracción libre de corrosión y el rendimiento validado del penacho son esenciales.
Hospital y Clínica
Extracción centralizada para patología, oncología y laboratorios especializados con redundancia crítica.
Industria Química
Almacenamiento de ácidos, galvanoplastia, descarga de depuradores — cada superficie del conducto de aire en polipropileno.
Solicitar cotización
Especifique el KUBE para su proyecto.
Comparta los requisitos de caudal y presión de su proyecto y el equipo de ingeniería PLASTEC le responderá con una recomendación de configuración, paquete de presentación y precio.
- Revisión técnica de sus requisitos de caudal y presión estática
- Planos de presentación, curvas de rendimiento y lenguaje de especificación guía
- Cálculos de dispersión de penacho disponibles bajo solicitud
- Precio del proyecto y plazo de entrega en 1 día hábil
Solicitar cotización
Respondemos en un plazo de 1 día hábil.
PLASTEC nunca compartirá la información de su proyecto.
FAQ
Preguntas frecuentes.
¿Qué modelos de ventiladores son compatibles con el KUBE?
El KUBE es compatible con las series de ventiladores centrífugos PLASTEC 35 y PLASTEC 50. Todos los tamaños de ventiladores dentro de esas series pueden combinarse dentro de un mismo módulo.
¿El marco de techo está incluido con el sistema?
Sí. Cada KUBE se envía completo con un marco de techo de acero galvanizado pré-diseñado dimensionado según la configuración. Los planos del marco están incluidos en el paquete de presentación.
¿Puedo mezclar ventiladores PLASTEC 35 y PLASTEC 50 en el mismo KUBE?
No — los ventiladores dentro de un módulo deben ser del mismo tipo. Contacte al equipo de ingeniería PLASTEC para orientación sobre configuraciones de modelos mixtos.
¿Cuál es el plazo de entrega típico para un sistema KUBE?
El plazo estándar es de 8 a 12 semanas después de la recepción del pedido. Contacte al equipo de ingeniería PLASTEC para la programación específica del proyecto.
¿Está disponible un paquete de presentación completo para especificaciones?
Sí. Cada pedido de KUBE incluye planos CAD, curvas de rendimiento por ventilador y colector, y planos de detalle del marco de techo. Los cálculos sísmicos y el lenguaje de especificación guía están disponibles bajo solicitud.
¿Puede el KUBE utilizarse para aplicaciones interiores?
El KUBE está diseñado para instalación en techo. Contacte al equipo de ingeniería PLASTEC para discutir los requisitos de instalación interior o en espacio plenum.
